A ДПК балка — это горизонтальный элемент конструкции, который проходит между основными опорами, такими как балки, стены или стойки, чтобы нести и распределять нагрузку от системы пола, настила, потолка или стеновых панелей. В конструкции настила и облицовки балки образуют вторичный слой каркаса: они располагаются над основной несущей конструкцией и непосредственно под материалом готовой поверхности, передавая все действующие и постоянные нагрузки вниз на основной каркас, а затем на землю или конструкцию здания.

Балка обеспечивает такое распределение нагрузки за счет соотношения глубины и ширины. Балка, ориентированная большим размером по вертикали, сопротивляется изгибу гораздо эффективнее, чем тот же материал, уложенный ровно — поэтому стандартные балки настила устанавливаются на ребро. Чем глубже балка, тем больше ее сопротивление прогибу в середине пролета под нагрузкой, поэтому глубина балки — самый важный параметр при выборе подрамника для любого напольного покрытия или настила.

Особенности конструкции быстрого подключения

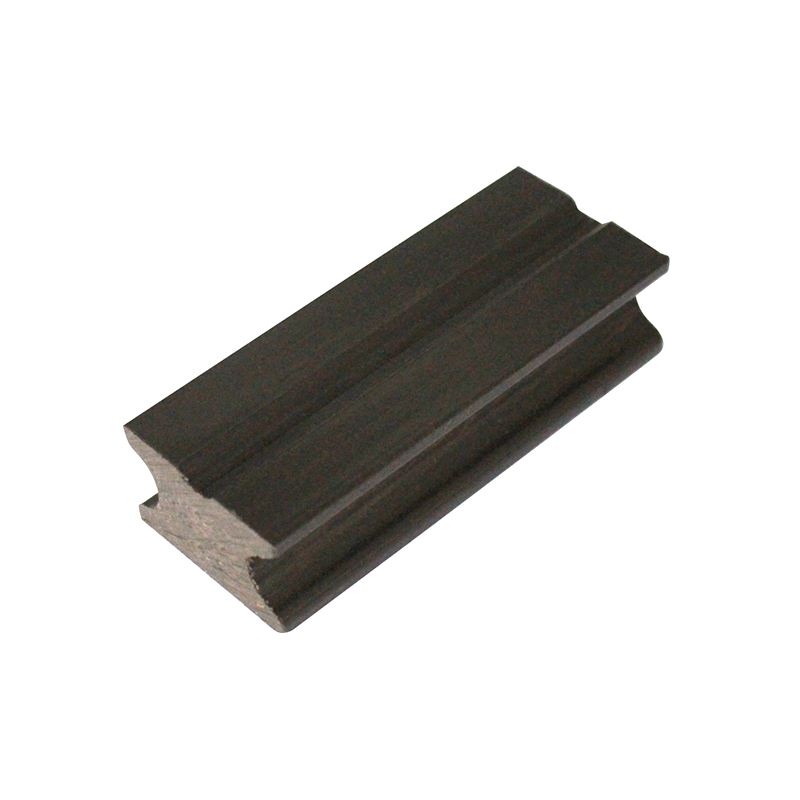

Современные балки, особенно профили из ДПК и экструдированного алюминия, изготавливаются со встроенными пазами, каналами или выступами по длине. Эти функции одновременно выполняют несколько функций: они обеспечивают механическую точку регистрации зажимов настила и краев доски, обеспечивают постоянное расстояние между элементами каркаса во время установки, а в некоторых системах позволяют сцепляться соседним балкам для дополнительной боковой жесткости. Эта геометрия быстрого соединения сокращает время монтажа на 20–30% по сравнению с традиционным деревянным каркасом, который требует ручной разметки и сверления в каждой точке крепления.

Сравнение материалов балок: дерево, ДПК и металл.

Каждый из трех доминирующих материалов балок предлагает отличное сочетание структурных характеристик, устойчивости к окружающей среде, стоимости и устойчивости. Выбор подходящего материала для конкретного применения и окружающей среды является одним из наиболее важных решений в любом проекте настила или пола.

Балки из массива дерева

Твердая древесина ДПК балкаs являются традиционным выбором для подрамников жилых помещений и по-прежнему широко используются благодаря своей низкой стоимости, простоте резки на месте и высокой доступности. Конструкционные породы хвойных пород, такие как сосна и ель, являются наиболее распространенными и обычно поставляются обработанными под давлением консервантом для достижения классов опасности, подходящих для использования при контакте с землей или надземного наружного использования. Правильно подобранная обработанная деревянная балка в вентилируемом надземном помещении может обеспечить срок службы 15–25 лет . Однако даже обработанная древесина уязвима к длительному воздействию влаги, плохой вентиляции и нападению насекомых — условий, которые могут значительно сократить срок службы плохо спроектированных подрамников.

Лаги из ДПК (древесно-пластикового композита)

Балки из ДПК изготавливаются путем экструзии смеси древесного волокна и термопластичного полимера (обычно полиэтилена или полипропилена) в полый или сплошной профиль. В результате получается балка, сочетающая в себе обрабатываемость и тепловой комфорт древесины с влагостойкостью, стабильностью размеров и устойчивостью к коррозии пластика. Лаги из ДПК не гниют, не разбухают, не раскалываются и не требуют химической консервационной обработки, что делает их предпочтительным выбором для наружных настилов, полов во влажных помещениях и установки на крыше, где длительное воздействие влаги неизбежно. Ожидаемый срок службы качественных балок из ДПК при использовании на открытом воздухе превышает 25–30 лет с минимальным обслуживанием.

Металлические балки: алюминий и оцинкованная сталь.

Алюминиевые балки обладают самым высоким соотношением прочности и веса среди всех распространенных материалов балок и полностью невосприимчивы к коррозии на открытом воздухе, включая прибрежные районы с воздействием соленого воздуха. Полые алюминиевые профили достаточно легкие, чтобы с ними мог справиться один установщик, но при этом достаточно прочные, чтобы их можно было перекрыть. до 1200 мм между точками опоры без значительного отклонения при стандартных жилых нагрузках. Балки из оцинкованной стали обеспечивают еще более высокую несущую способность и используются в коммерческих и промышленных целях, где длина пролетов или прилагаемые нагрузки превышают практический диапазон профилей из алюминия или ДПК. Оба типа металла имеют срок службы, превышающий 40 лет в хорошо спроектированных установках.

Расстояние между балками: критический параметр, определяющий производительность настила

Расстояние между балками — расстояние между центрами между соседними параллельными балками — напрямую определяет, какой неподдерживаемый пролет должна перекрывать каждая доска настила. Правильный выбор этого размера имеет основополагающее значение для того, чтобы дека чувствовала себя прочной под ногами, не прогибалась заметно под нагрузкой и не провисала со временем.

Стандартные рекомендации по расстоянию для композитного настила

Для большинства палубных досок из композитного материала и ДПК, установленных перпендикулярно балкам, балка расстояние между 400 мм между центрами это стандартная спецификация. Это расстояние соответствует норме пролета большинства композитных плит шириной 140–150 мм при типичных жилых нагрузках 1,5–2,0 кПа. Для концов досок и в любой точке, где две доски стыкуются посередине пролета, нижняя балка должна быть удвоился — две балки, расположенные рядом — для обеспечения полной опоры обоих концов концевой плиты одновременно.

Уменьшение расстояния при диагональной установке

Когда доски настила устанавливаются под углом 45° к направлению балки, эффективный пролет каждой доски между опорами увеличивается примерно в 1,41 (√2). Для сохранения эквивалентных характеристик конструкции расстояние между балками необходимо уменьшить с 400 мм до 300 мм между центрами для диагональной установки композитных плит. Неспособность уменьшить расстояние между балками при диагональной планировке является одной из наиболее часто наблюдаемых ошибок в спецификации подрамника, что приводит к заметному прогибу доски и образованию поверхности, которая кажется мягкой или упругой под ногами.

Расстояние для стеновых панелей и потолка

При облицовке стен и потолков расстояние между балками определяется шириной панели и требованиями к креплению системы облицовки, а не прогибом под постоянной нагрузкой. Типичное расстояние между горизонтальными рейками (лагами) для обшивки стен из ДПК составляет 300–400 мм по вертикали , гарантируя, что каждая облицовочная доска поддерживается как минимум в трех точках по ее длине — условие, которое предотвращает прогибание доски и обеспечивает постоянное закрепление зажимов или винтов в каждой точке опоры.

Лаги из ДПК и «зеленое» строительство: экологические преимущества

Переход к экологически чистым строительным материалам поставил балки из ДПК в центр практики устойчивого строительства. Их экологические достижения важны на протяжении всего жизненного цикла материала — от поиска сырья до утилизации в конце срока службы.

• Переработанный контент: Компонент древесного волокна в балках из ДПК обычно получают из постиндустриальных отходов лесопиления или вторичной древесины, что отвлекает материал от свалки. Пластиковая матрица часто включает в себя переработанный полиэтилен или полипропилен, полученный из потребительских упаковочных материалов.
• Никаких химических консервантов: В отличие от древесины, обработанной давлением, балки из ДПК не требуют арсената хромированной меди (CCA), креозота или других консервирующих химикатов для обеспечения долговечности на открытом воздухе. Это исключает риск выщелачивания консерванта в почву и грунтовые воды вокруг установки.
• Низкие выбросы ЛОС: Качественные балки из ДПК соответствуют стандартам низкого уровня выбросов формальдегида и других летучих органических соединений, поддерживая здоровое качество воздуха в помещении при использовании внутренних полов и стен.
• Пригодность к вторичной переработке по окончании срока службы: По окончании срока службы балки из ДПК могут быть повторно гранулированы и переработаны в новые продукты из ДПК, что делает их частью замкнутого цикла обработки материалов — ключевого критерия для схем оценки зеленого строительства, включая LEED и BREEAM.
• Сниженная частота замены: Увеличенный срок службы ДПК по сравнению с необработанной древесиной означает меньшее количество циклов замены в течение срока службы здания, что с течением времени снижает общее количество углерода, связанного с материалами подрамника.

Размеры балок: как выбрать правильные размеры

Размеры балок — глубина, ширина и толщина стенок для полых профилей — должны соответствовать пролету между опорами и предполагаемой нагрузке. Балки меньшего размера создают чрезмерно прогибающуюся палубу; слишком большой ДПК балкаs отходы материала и добавление лишнего веса конструкции.

Распространенные профили балок для настила

Эти цифры являются ориентировочными для стандартных жилых нагрузок в 1,5–2,0 кПа . Для коммерческого применения, зон, куда возможен доступ транспортных средств, или пролетов, значительно превышающих приведенные выше значения, инженер-строитель должен проверить характеристики балки, прежде чем приступить к установке.

Применение балок в системах полов, стен и потолков

Хотя балки чаще всего ассоциируются с подрамниками настила, их структурные и выравнивающие функции делают их незаменимыми для широкого спектра внутренних и наружных поверхностей.

Подрамники для полов и настилов

Как в напольном покрытии внутри помещения, так и в настиле на открытом воздухе балки создают основную поверхность, к которой крепятся доски. Они передают вертикальные нагрузки от поверхности для ходьбы на опорную конструкцию внизу и при правильном выравнивании обеспечивают ровность готового пола с требуемым допуском — обычно ±3 мм на любом участке длиной 3 м для установки качественного композитного настила. В фальшполах балки могут опираться на регулируемые опоры для достижения ровной поверхности на наклонных или неровных основаниях.

Стеновые панели и облицовочные планки

Устанавливается горизонтально на поверхность стены, ДПК балкаs выполняют функцию обрешетки, создающей вентилируемую полость между несущей стеной и облицовочными панелями. Эта полость имеет решающее значение для управления влажностью в системах наружных стен: она позволяет любой воде, проникающей за облицовку, стекать вниз и уходить у основания, а не задерживаться на конструкции. Для облицовки стен ДПК глубина полости минимум 20 мм Рекомендуется обеспечить достаточную вентиляцию и предотвратить накопление влаги.

Потолочные решетчатые системы

При потолке балки или полосы обрешетки крепятся перпендикулярно основной конструкции потолка, чтобы обеспечить плоскую, ровную поверхность для крепления потолочных панелей или досок. В этом случае ДПК и алюминиевые профили все чаще предпочтительнее древесины из-за их стабильности размеров — деревянные потолочные рейки в помещениях с высокой влажностью, таких как ванные комнаты и коммерческие кухни, со временем могут изгибаться или скручиваться, создавая заметно неровную поверхность потолка.

Ключевые факторы, которые следует учитывать при покупке балок

Поскольку доступно множество типов материалов, размеров и геометрии профилей, выбор правильной балки требует оценки нескольких факторов, специфичных для проекта, перед заказом.

• Устойчивость материала к окружающей среде: Подбирайте материал балок в соответствии с условиями воздействия. ДПК или алюминий для любого применения на открытом воздухе или во влажных помещениях; обработанную древесину только в тех случаях, когда ограничения по затратам перевешивают долгосрочные приоритеты производительности; сталь для тяжелых коммерческих грузов.
• Размеры поперечного сечения: Убедитесь, что глубина балки достаточна для требуемого пролета при заданном расстоянии. Обратитесь к таблицам пролетов производителя, а не полагайтесь на эмпирические правила для критически важных структурных применений.
• Качество поверхности и совместимость зажимов: При использовании скрытых зажимов для настила убедитесь, что качество поверхности и ширина балки соответствуют крепежному винту зажима. Для некоторых типов зажимов требуется минимальная ширина балки 40 мм обеспечить достаточное расстояние от края винта.
• Прямолинейность и производственные допуски: Балка со значительным изгибом или поворотом по длине чрезвычайно затрудняет достижение ровного подрамника. Укажите балки с максимальным изгибом 3 мм на 2 м длины и проверять поставки перед установкой.
• Длина и допуск на отходы: Стандартная длина балок обычно составляет 2400–6000 мм. Спланируйте планировку, чтобы минимизировать отходы резки, и закажите 10% дополнительный материал для покрытия обрезков и любых деталей, отклоненных из-за дефектов при проверке.
• Экологическая сертификация: Для проектов, нацеленных на получение рейтинга «зеленого» строительства, подтвердите, что материал балок имеет соответствующие сертификаты — FSC или PEFC для древесины, декларации о содержании вторичной переработки для ДПК или данные EPD (Экологическая декларация продукции) для целей учета выбросов углерода.

Часто задаваемые вопросы о балках

Можно ли использовать балки из ДПК с деревянными настилами или только с композитными досками?

Лаги из ДПК полностью совместимы с деревянными, композитными и ПВХ-досками. Материал балки и материал доски выбираются независимо: важно, чтобы поверхность балки была ровной, расстояние соответствовало номинальному пролету доски, а метод крепления (зажимы или торцевые шурупы) соответствовал профилю доски. Комбинирование балок из ДПК с досками из твердой древесины — распространенный подход, сочетающий в себе долговечность не требующего ухода подрамника с внешним видом натуральной древесины.

Как должны быть ориентированы балки относительно досок настила?

Балки должны работать перпендикулярно направлению террасной доски во всех стандартных установках. Такая ориентация гарантирует, что каждая доска будет поддерживаться по ширине на каждом пересечении балок. Если балки будут установлены параллельно доскам, они останутся полностью без поддержки по всей длине, что приведет к разрушению конструкции. Для разнонаправленных или характерных рисунков настила могут потребоваться вторичные балки или блоки для поддержки досок, идущих более чем в одном направлении.

Нужно ли обрабатывать или герметизировать балки на обрезанных концах?

Концы обработанных деревянных балок всегда следует обрабатывать совместимым консервантом для торцевых волокон сразу после резки, поскольку обработка давлением, применяемая на заводе, не проникает глубоко в древесину, а поверхности разреза обнажают необработанный материал сердцевины. ДПК и алюминиевые балки не требуют какой-либо торцевой обработки — их устойчивость к коррозии и влаге является неотъемлемой частью материала и на нее не влияет резка.

Как балки крепятся к несущей конструкции внизу?

Балки обычно крепятся к балкам, несущим брусам или опорным плитам опоры с использованием фирменных балка подвесы, угловые кронштейны или прямое крепление винтами через перемычку балки. Что касается алюминиевых балок в системах постаментов, то балка обычно располагается в седле или канале на головке постамента и либо закрепляется, привинчивается, либо удерживается под весом настила наверху. Независимо от метода крепления, балки должны быть защищены от боковое движение и вертикальное поднятие в каждой точке опоры, особенно в возвышенных или подверженных ветру местах.

Необходимо ли оставлять компенсационные зазоры между длинами балок?

Для балок из ДПК небольшой зазор расширения 3–5 мм следует оставлять в стыках между соседними балками, чтобы компенсировать тепловое расширение. Алюминиевые балки расширяются меньше, чем ДПК, в том же температурном диапазоне, но при длинных прогонах в местах стыков остается зазор в 2–3 мм. Деревянные балки, используемые на открытом воздухе, всегда должны иметь зазоры в стыках, чтобы предотвратить сжатие торцевых волокон и коробление стыков во влажных условиях, когда древесина набухает. Никогда не устанавливайте какие-либо балочные материалы в полностью примыкающих друг к другу условиях без зазоров на открытом воздухе.
